8ch Kardik coil aşağı SNR üçün problemlərin aradan qaldırılması

PROBLEM/SİMPTOM

8-kanal ürək spiral tarama istifadə edərkən, image SNR yaxşı deyil. Əl skanından istifadə edərkən çox aşağı siqnal tapın.

KÖK SƏBƏB/HƏLL

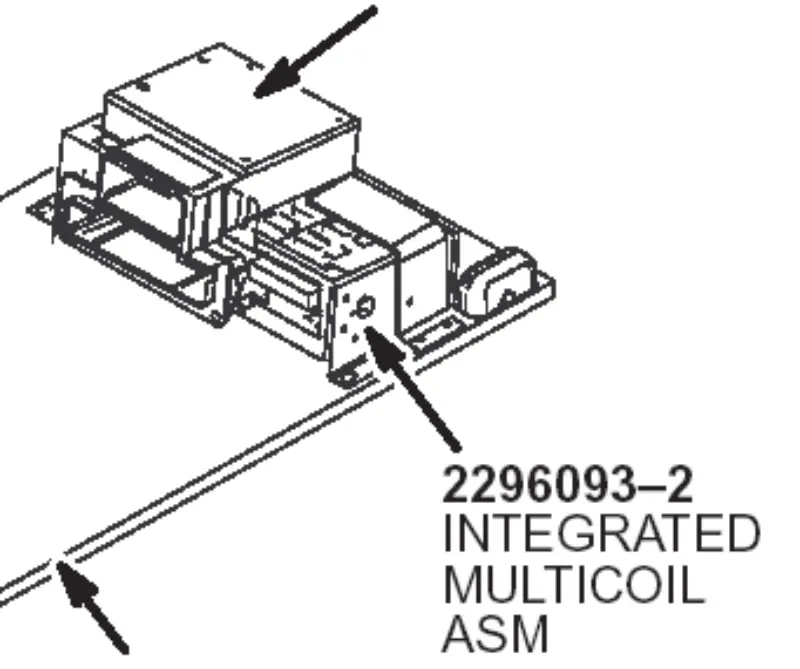

İnteqrasiya edilmiş multicoil ASM ana lövhəsi pisdir. (dynatron, IC: HC105)

PROBLEMLƏRİN ARAŞDIRILMASI TARİXİ/İPUCU

1. 8-kanallı ürək coil run test SNR istifadə edin, bütün kanal uğursuz.

2. MCRT alətlərindən istifadə edin, 8 kanallı SNR-i yoxlayın, bütün kanallar keçib. Sonra bobin problem olmalıdır.

3. Yeni rulon sifariş edin, lakin problem eynidir. Şəkil də aşağı SNR.

4. Modul sürücüsünün gücünü və STIF və IRF I/O lövhəsinin bütün kanalını yoxlayın. The

8 kanal qaydasındadır.

5. İnteqrasiya edilmiş multicoil ASM-ni 8 kanallı ürək normalının görüntüsü ilə əvəz edin.

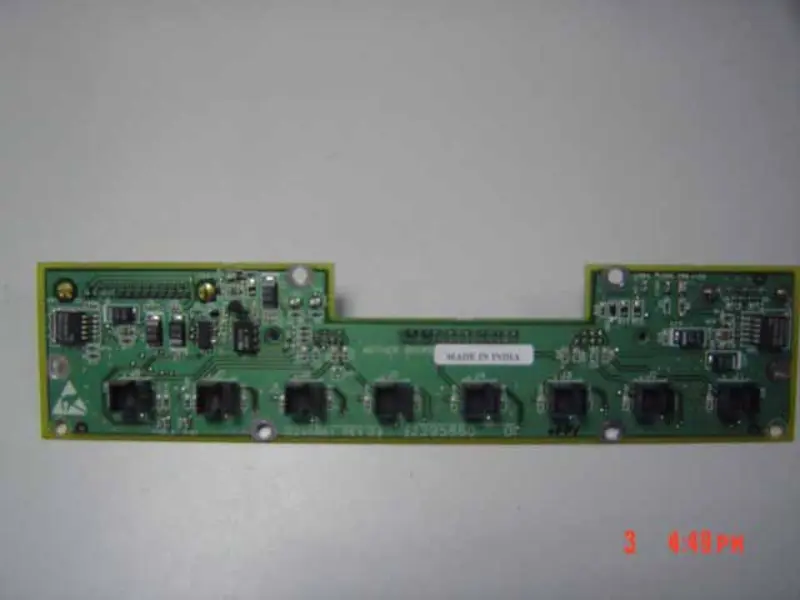

6. Ana lövhəni yoxlayın, HCT04(6反向器) və pis dinatron tapın.

Öyrənmək:

Əgər MCRT alətlərindən istifadə etsəniz, 8 kanallı nasazlıq yerini bobin tərəfi olaraq təyin etdikdə, 8 kanalı başqa yerdə yoxlasaq daha yaxşı olar.
