FSE və GRE Artefakt

SİSTEM: MR 0.35T Alqışlama

Xəstəxana: Daqing Oilfield Ümumi Xəstəxanası

PROBLEM/SİMPTOM

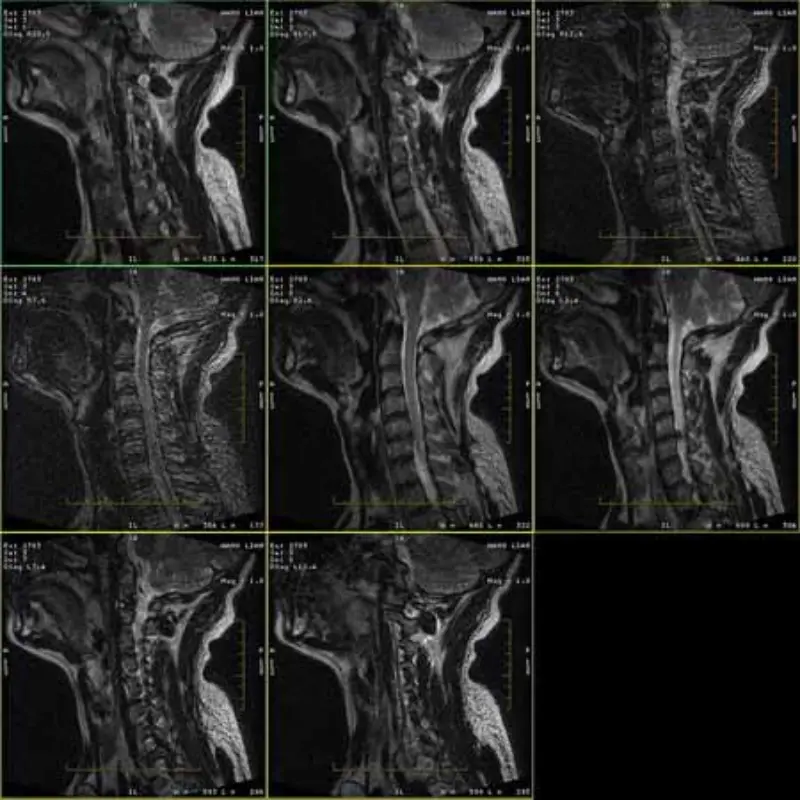

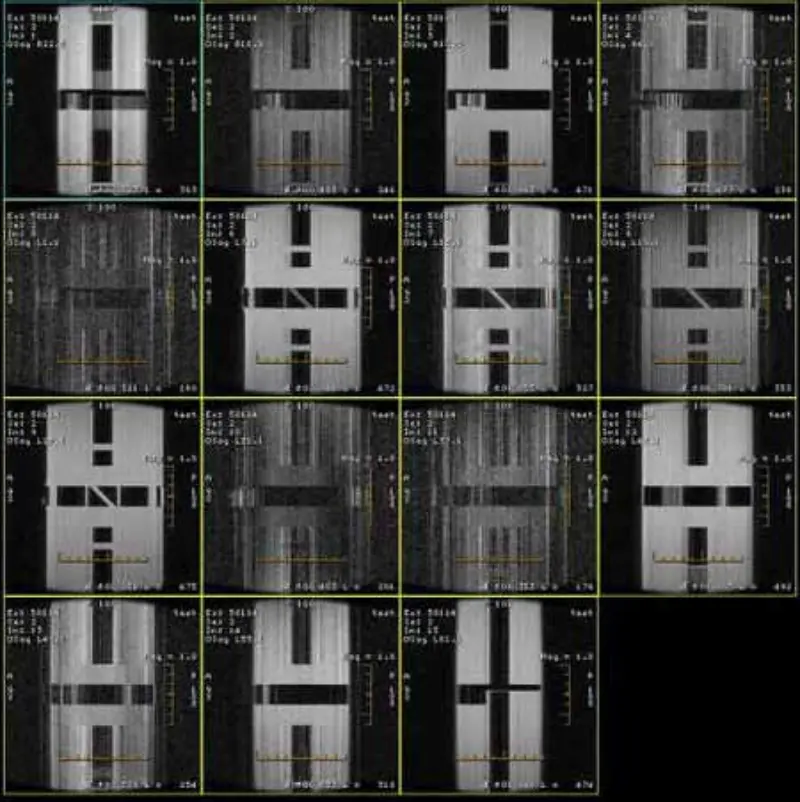

FRFSE və GRE protokollarının təsvirləri xəyala malikdir və bəzən aşağı SNR şəkilləri bir seriyada görünür. Lakin SE protokol şəkilləri normaldır.

Zəhmət olmasa şəkillərə baxın.

PROBLEMLƏRİN ARAŞDIRILMASI TARİXİ/İPUCU

1. Bu artefaktlar yalnız FRFSE və GRE protokollarının təsvirində baş verir, lakin SE protokolu

şəkillər heç vaxt görünmür. Head SPT Tez yoxlayın, baş SNR marjinaldır (təxminən 8.2).

2. RF qapısını, işıqlandırma gücünü, TCU gücünü, PAC enerji təchizatını və maqnit displeyini yoxladıq, hamısı qaydasındadır.

3. Qradiyent gücləndiriciləri, SRU-da filtrlər və kabellər dəyişdirildi, artefakt hələ də Eyni protokollarda baş verir.   Səhifə 3/3

4. Aşağıdakı hissələri başqa saytda sınayın, hamısı qaydasındadır. gradient PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS və Baş sarğı

5. DD diod xüsusiyyətini, DD kabellərini və HV-ni yoxlayın, hamısı normaldır.

6. UCERD-nin RF siqnal çıxışını söndürün, artefakt yox oldu.

7. Qəbuledicini dəyişdirin və kabelləri qəbul edin və MA-nı keçin, problem hələ də var.

8. Korpus sarğısını sökün, onu maqnitdən kənara qoyun, bütün kabelləri birləşdirin və yenidən skan edin, artefaktlar hələ də mövcuddur.

9. Biz enerji təchizatı və qruntu yoxlayırıq və PP-də (Maqnit Otağı) torpaq konnektorunun çox boş olduğunu tapırıq. Biz onu sıxırıq və yenidən skan edirik, baş SNR yaxşılaşdı

(Baş SNR: 8.9)

KÖK SƏBƏB/HƏLL

Nəhayət, tapırıq ki, kimsə MR avadanlığının gücünün 3 canlı naqilindən 1-dən 1 teli qoşur

MR Departamentindən kənarda icazəsiz təchizat. Naqili çıxarıb yenidən skan etdikdən sonra sistem normallaşır və baş SNR 9.3-dir.

Beləliklə, enerji təchizatı keyfiyyəti görüntü keyfiyyətinə təsir edəcəkdir.
