SV 1.5T Quraşdırma, Sınaq və Satışdan Sonra Dəstək üçün GE Mega Switch MRI

Hörmətli müştəri, bu məhsulu alarkənGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  düzgün əlaqə üçün təsvirlərə baxın.

Əsas siqnal paylanması və idarəetmə modulu olaraq, Mega Switch çox portlu inteqrasiya, yüksək bant genişliyi siqnal emalı və modul dizayn xüsusiyyətlərinə malikdir. O, Port A/B ikili sarmal kanallarının paralel işləməsini dəstəkləyir, MC-nin əyilmə tənzimlənməsi, MUX siqnalının dəyişdirilməsi və RF siqnalının ötürülməsi kimi funksiyaları təmin edir. Sistemin vəziyyəti LED göstəriciləri və SRI rabitəsi vasitəsilə real vaxt rejimində izlənilir.

Mega Switch interfeysləri dörd funksional qrupa bölünür:

1.Coil Port İnterfeysləri

2. Port A (J18, J21): Bobinə MC meylini, gücləndirici gücünü və MUX nəzarət siqnallarını göndərir; coil ID, TX aktivləşdirmə siqnalı və 8 kanallı RF siqnalını qəbul edir.

Port B (J17, J22): Port B sarğısı 1页 üçün Port A ilə eyni funksiyaları yerinə yetirir.

3. Xarici Modul İnterfeysləri

4.DM-Lite qarşılıqlı əlaqəsi (J11, J5): MC meylini, nəzarət siqnallarını və AUX gücünü əldə edir

1. Enerji təchizatı (J102-1, J102-2): Tənzimləyici qutudan DC enerjisi əldə edir

5.RRX Rabitə İnterfeysləri

6.Siqnal ötürülməsi (J1): RRX-ə 8 kanallı 16 MHz RF siqnalları göndərir

Nəzarət Siqnalları (J2, J107): RRX-dən R1 nəzarət və R1 Strobe siqnallarını alır

Güc və İdarəetmə (J108): Gücü, TNS nəzarətini və saat siqnallarını RRX-ə ötürür

7.Status Monitorinqi və Rabitə İnterfeysləri

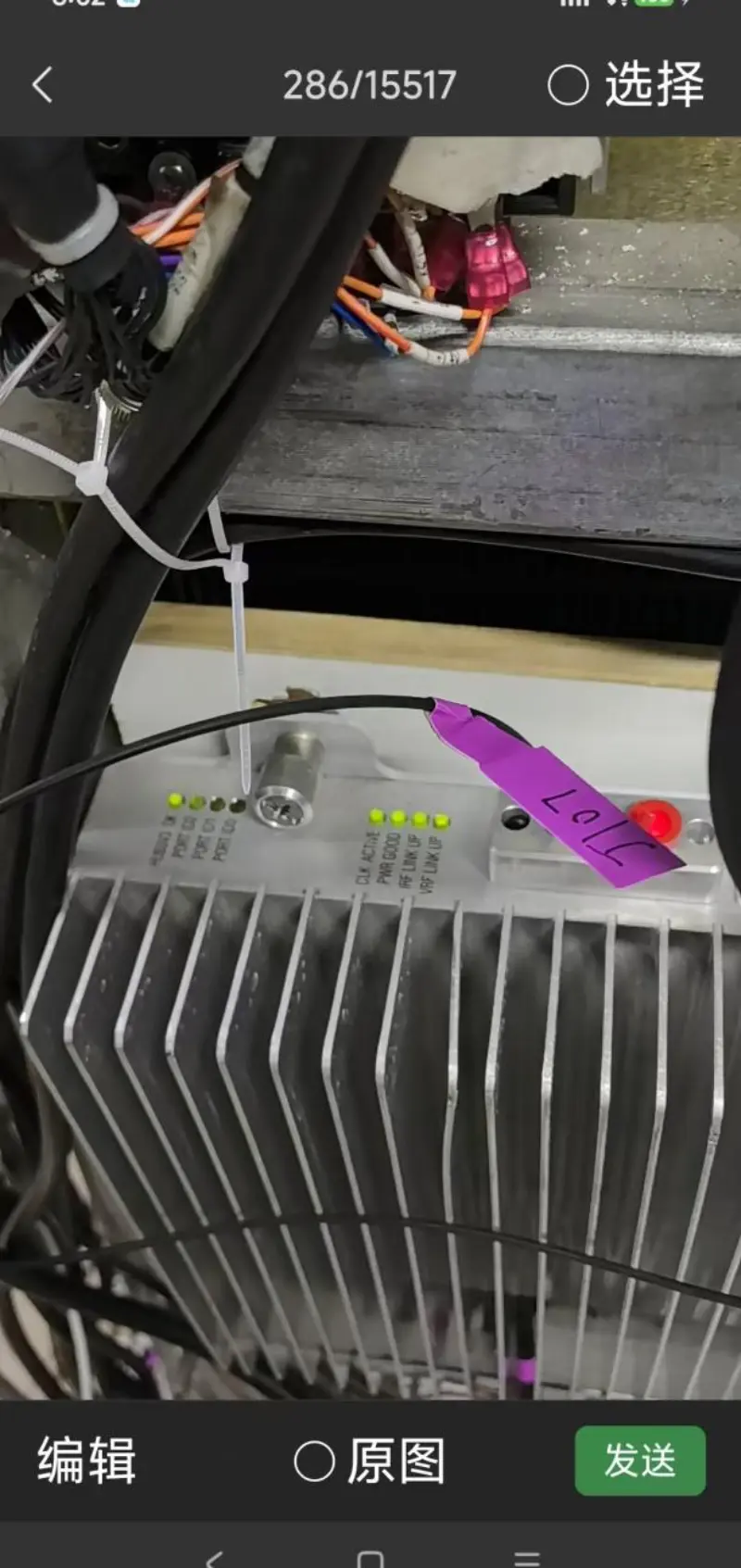

8.LED Göstəricisi (J15): LPCA-da bobin ID LED göstəricilərinə qoşulur

SRI Əlaqəsi (J20): SRI Xarici Siqnal Girişləri (J100, J103-J106) ilə məlumat mübadiləsini təmin edir: Body Preamp-dan RF siqnallarını, Exciter-dən geri dönmə siqnallarını, TNS antennasından səs-küy siqnallarını, LO siqnallarını və Exciter-dən 80 MHz saatını qəbul edin

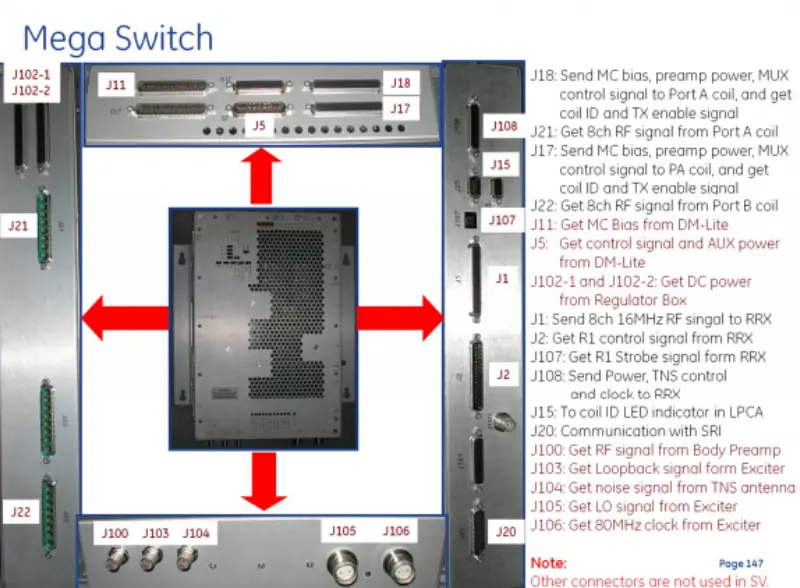

J18: MC meylini, gücləndirici gücünü və MUX nəzarət siqnalını Port A bobinə göndərin və bobin ID və TX aktiv siqnalını əldə edin.

J21: Port A bobinindən 8 kanallı RF siqnalı alın.

J17: MC meylini, gücləndirici gücünü və MUX idarəetmə siqnalını Port B bobininə göndərin və bobin ID və TX aktiv siqnalını əldə edin.

J22: B portundan 8 kanallı RF siqnalı alın.

J11: DM - Lite-dan MC Bias əldə edin.

J5: DM - Lite-dən idarəetmə siqnalı və AUX gücünü əldə edin.

J102 - 1 və J102 - 2: Tənzimləyici qutudan DC enerjisi alın.

J1: RRX-ə 8 - kanal 16 MHz RF siqnalını göndərin.

J2: RRX-dən R1 nəzarət siqnalını alın.

J107: RRX-dən R1 Strobe siqnalı alın.

J108: Gücü, TNS nəzarətini və saatı RRX-ə göndərin.

J15: LPCA-da ID LED göstəricisini sarmaq üçün.

J20: SRI ilə əlaqə.

J100: Body Preamp-dan RF siqnalı alın.

J103: Exciter-dən geri dönmə siqnalı alın.

J104: TNS antennasından səs-küy siqnalı alın.

J105: Exciter-dən LO siqnalı alın.J106: Exciter-dən 80 MHz saat əldə edin.

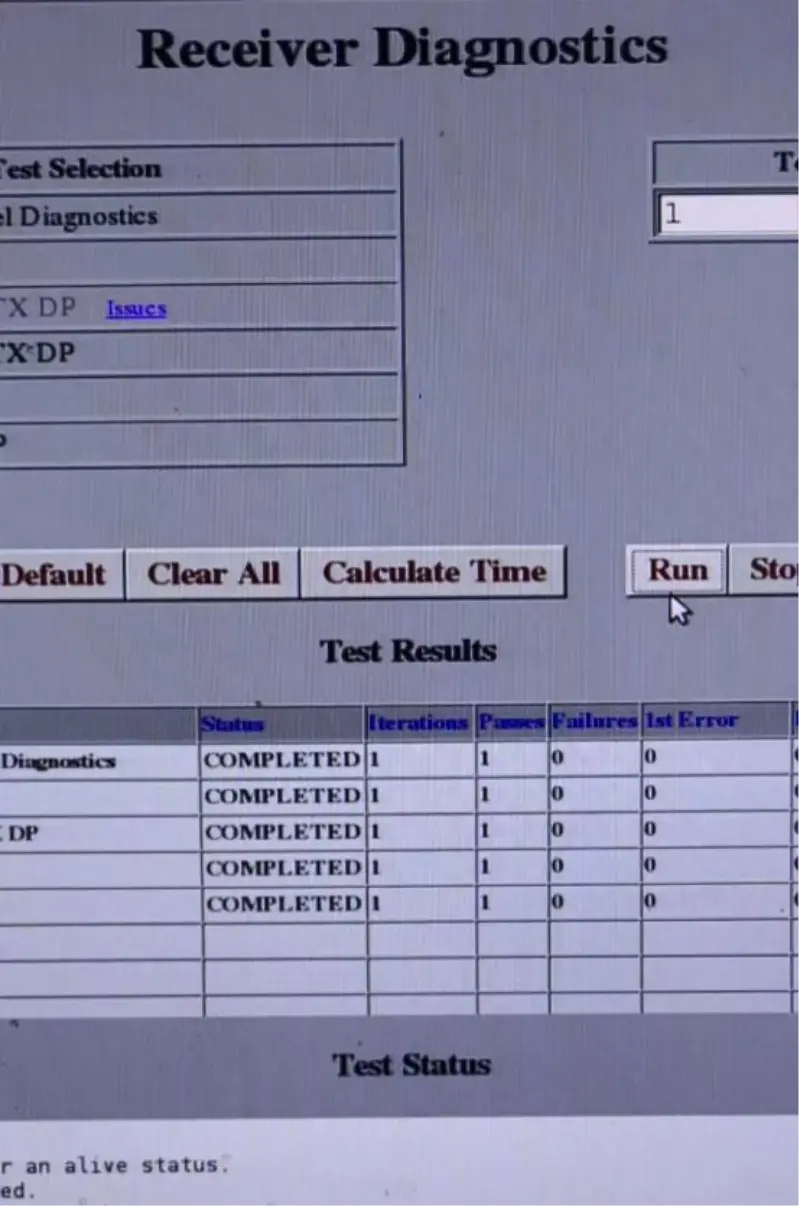

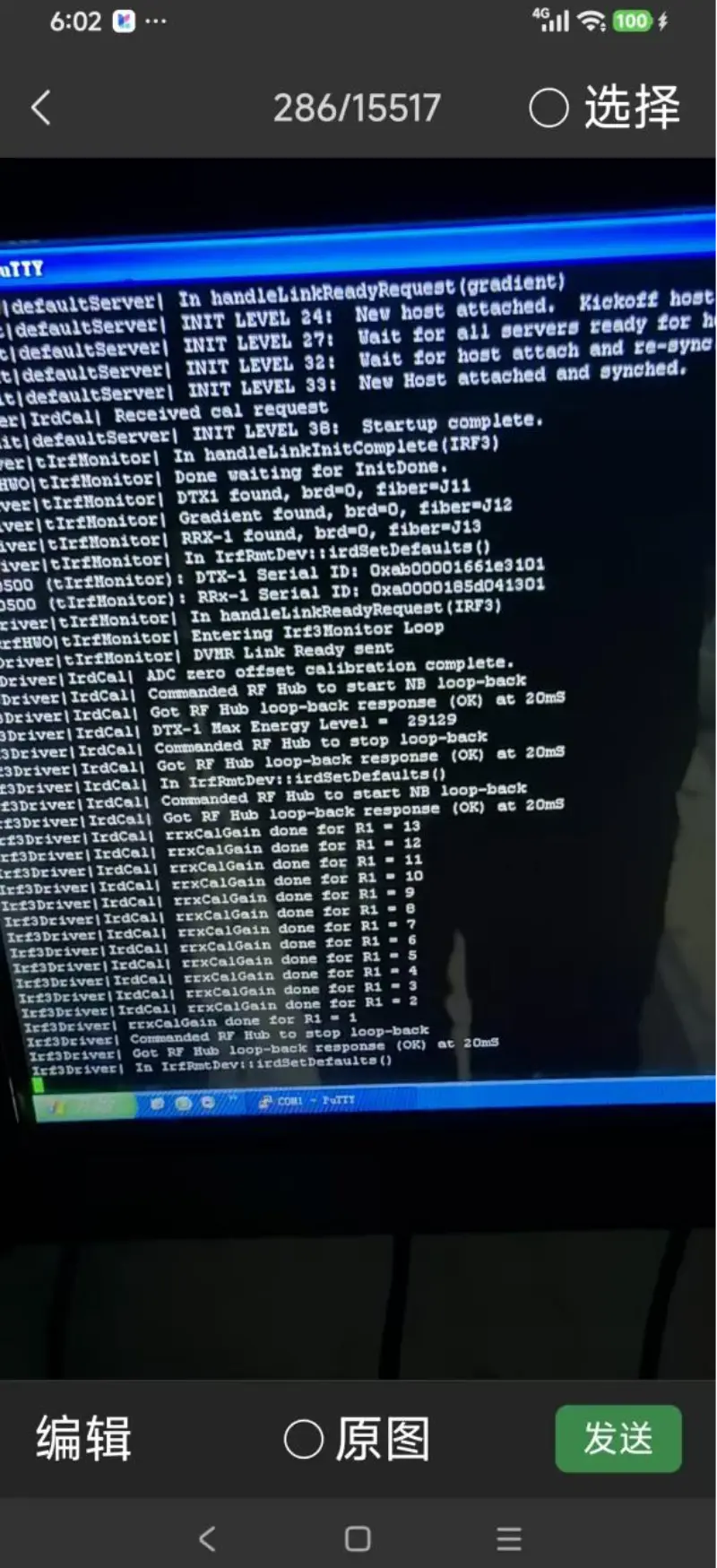

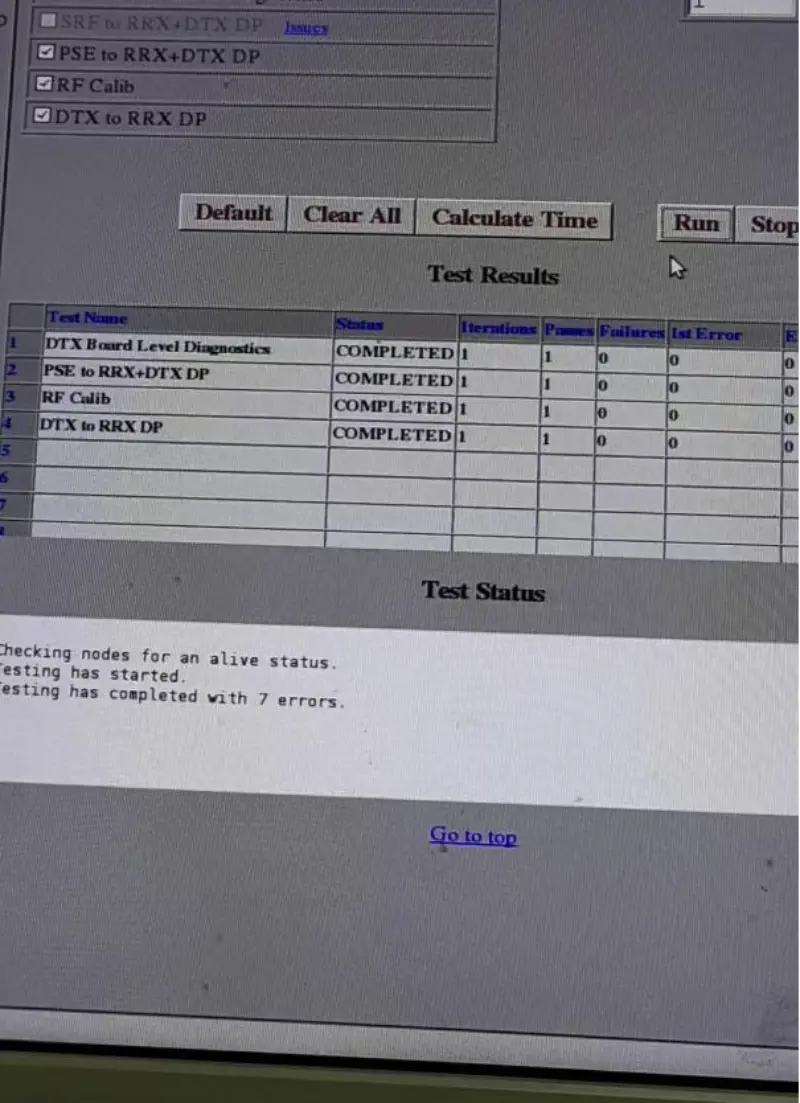

Siqnal ötürmə performansı testi, siqnal qəbulu performans testi, lövhə səviyyəsində diaqnostika, RF performans testi və kommunikasiya bağlantısı testi daxil olmaqla, GE zavod test prosedurlarına əməl edərək, hər bir maşının göndərilməzdən əvvəl ciddi 99,9% yoxlamadan keçməsini təmin edərək zavod səviyyəsində xidmət testini təklif edirik. Bir sözlə, hər şey müştəri məmnuniyyətini təmin etmək və yüksək keyfiyyətli xidmət göstərmək üçün edilir.

Whatapp:+86 18562532689

Weichat:+86 18562532689

Agilent518@sina.com

Cənab Zhounun studiyası

Hörmətlə 2026.03.20
