ARTIFACT WI/Fiesta Image White Pixel

SİSTEM: 1.5T Signa Twin Excite II (Proqram Versiyası 11.0M4)

PROBLEM/SIMPTO

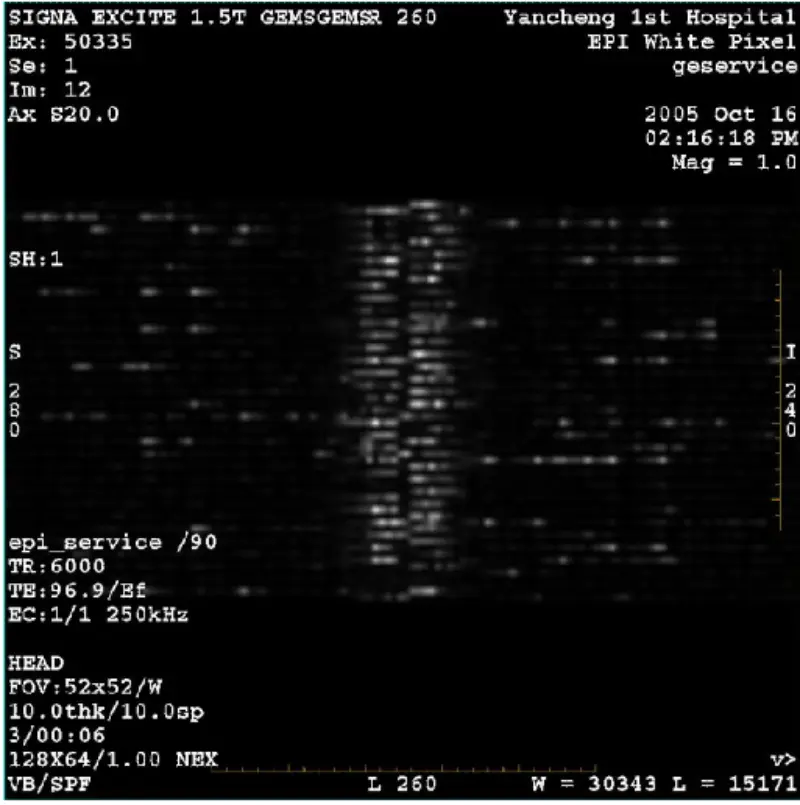

DWI (Böyütmə rejimi və bütün rejim) və fiesta (böyütmə rejimi və bütöv rejim) təsviri, gövdə rulonu və ya baş rulonu istifadə edərkən görünən retikulyar və ya korduroy artefaktına malikdir, digər adi görüntü normal görünür

PROBLEMLƏRİN ARAŞDIRILMASI TARİXİ/İPUCU

1. Super davranış Şim yoxlayın, nəticə hamısı keçir.

2. Xəstə körpüsünü çıxarın, heç bir sikkə və digər metal tapılmadı.

3. Qrafik kalibrləməni bütün şərtləri yaşıl edin.

4. Zoom və bütün BACC-i işə salın.

5. Zoom və bütün EPT-ni işə salın. Nəticə odur ki, ağ piksel kəskin və digər elementlər keçir

baş və bədən daxil olmaqla. Faza dither B0 dəyəri spesifikasiyadadır.

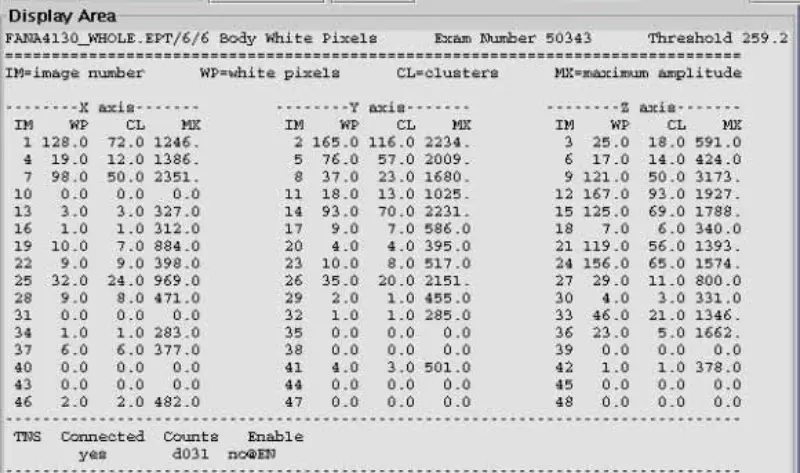

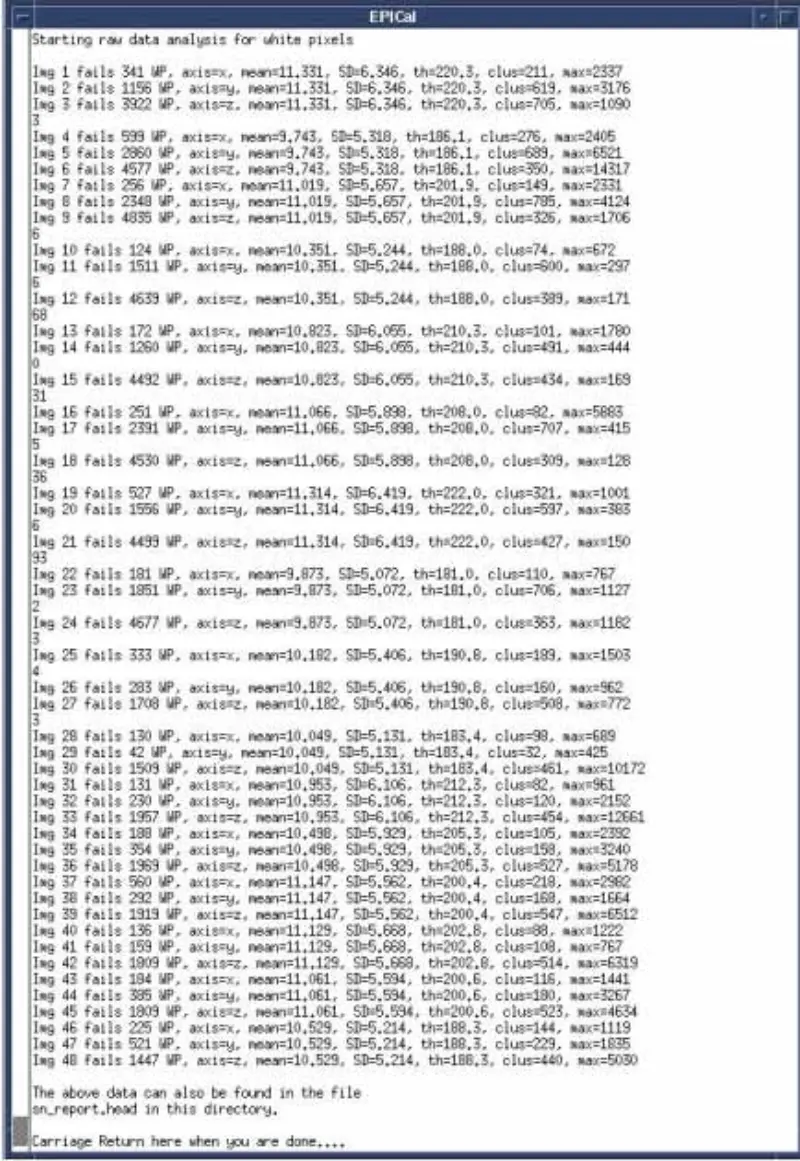

6. Ağ piksel testini yerinə yetirin, hamısı uğursuz oldu.

7. SPT all pass-i işə salın. Xüsusilə bütün gradient sabitlik testləri keçir.

8. Fan, dinamik, injektor, soyuq başlıq və s. daxil olmaqla, maqnit ətrafındakı ətraf mühit elementlərini təqlid edin və yoxlayın.

9. Temp sensoru, SRI, PAC və cədvəli söndürün, problem hələ də davam edir.

10. I/F sistem şkafındakı qəbul kabelini ayırın (Gövdə J2 və Baş J5), sistem şkafının konnektoruna 50 ohm terminator və DC bloku əlavə edin. EPT ağ piksel baş və bədən taraması. nəticə keçməkdir. Problemin sistem kabinetində olmadığını təsdiqləyin. Yenidən qoşulun. I/F sistem şkafında kabeli qəbul edin

11. GP lövhəsində, EPT ağ piksel başlığı və bədən skanında X,Y və Z Gradient Sürücü Fiber Optikasını ayırın. nəticə keçməkdir. Bu, ağ pikselin gradient tərəfindən induksiya edildiyini göstərir. Gördüm ki, ağ piksel təkcə bir oxda mövcud deyil. Sonra SGA PS, GP lövhəsini dəyişdirin, lakin problem hələ də var. X,Y,Z Gradient Sürücü Fiber Optikasını yenidən birləşdirin.

12. SSM-də DD/TR-ni söndürün. Qələm Divarında (J72, J73, J74, J75, J75), EPT ağ piksel başı və bədən skanında DD kabelini ayırın. nəticə başın keçməsi və bədənin uğursuz olmasıdır. Bədən sarğısı tənzimlənməmişdir, ona görə də gövdə sarğı siqnalı qəbul edir. Buna görə də baş keçidi və bədən uğursuz oldu. Çıxarışımızı yoxlamaq üçün uzatma kabelini baş bobinə qoşun və baş rulonu maqnit dəliyindən kənara qoyun, baş ağ pikselini skan edin. Əslində, nəticə baş uğursuzdur. Pen Wall, EPT ağ piksel başlığı və bədən skanındakı DD kabelindən yalnız birini yenidən birləşdirin. Nəticə budur ki, hər şey uğursuz oldu. DD lövhəsi və ayırıcı lövhənin səbəb olmadığını təsdiqləyin.

13. Qələm Divarında DD kabellərini yenidən birləşdirin. SSM.EPT ağ piksel baş və bədən skanında Bədən və Baş T/R Bias BNC kabelini ayırın. Nəticə budur ki, hər şey uğursuz oldu. Çıkarılan bədən və baş əyilmə kabellərini yenidən birləşdirin. SRFDII.EPT ağ piksel skanında baş və gövdə çıxış kabelini ayırın. Nəticə budur ki, hər şey uğursuz oldu. Problemin SRFDII AMP və SSM-də olmadığını təsdiqlədi.

14. Hibriddə I və Q kabellərini ayırın. Baş EPT ağ piksel skanını işə salın. Nəticə alınmadı. Şübhəli Hibrid. Hibrid dəyişdirin. Amma problem hələ də.

15. Maqnitin ön qapağını çıxarın. RF qoruyucu torpaq kabelini və Temp sensor kabelini yoxlayın. Kabel qaydasındadır.

16. Bədənin RF spiralını TRM-dən çıxarın. Baş EPT ağ piksel skanını işə salın, nəticə alınmadı.

17. TRM-dən RF ekranını çıxarın. RF qalxanı ilə EPT ağ piksel skanını işə salın. Nəticə alınmadı. RF ekranını dəyişdirin və EPT ağ piksel skanını işə salın. Problem hələ də.

KÖK SƏBƏB/HƏLL

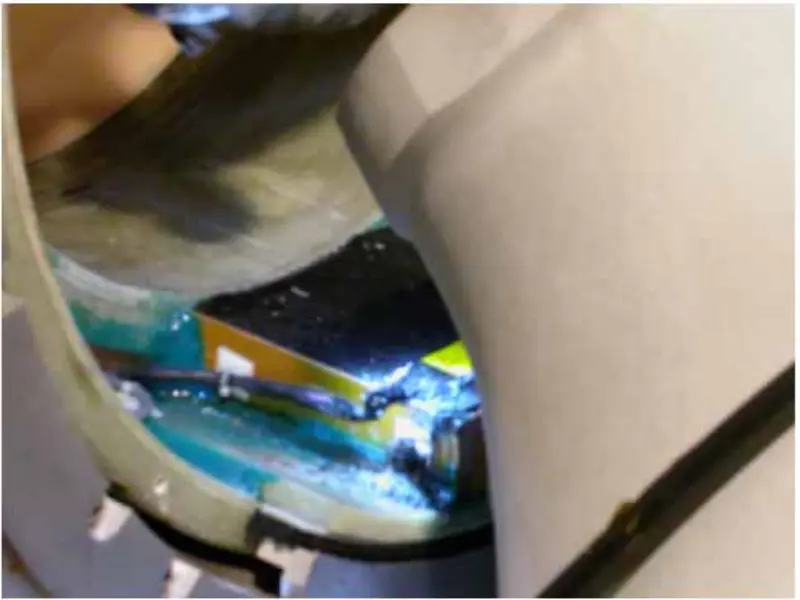

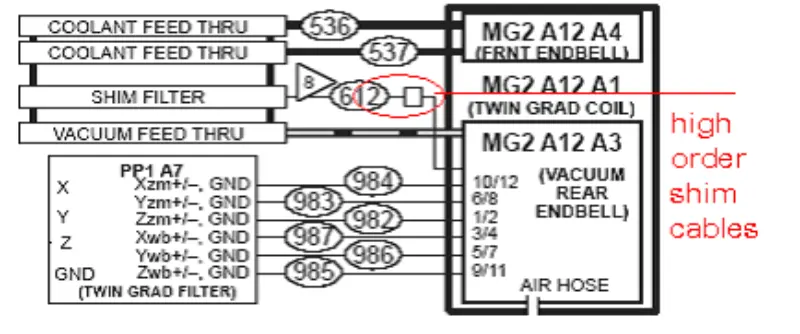

Yuxarıdakı hərəkət və təhlildən belə nəticəyə gəlirik ki, problem gradient bobindən qaynaqlanmalıdır. Beləliklə, biz maqnitin ön və arxa qapağını çıxarırıq, gradient bobinlə əlaqəli boltları yoxlayırıq və sıxırıq. Maqnitin arxa qapağını çıxardıqdan sonra biz yüksək səviyyəli şim kabelinin yandırılaraq qara rəngə çevrildiyini görürük.

Bu saytda yüksək sifarişli şim seçimi olmadığı üçün biz yüksək dərəcəli şim kabelini kəsdik. Kabelləri ayrıca soyuruq və izolyasiya edilmiş yapışan lentdən istifadə edərək kabellərin hər birini bağlayırıq. Hər şeyi bərpa edin, EPT ağ piksel taramasını işə salın. Hamısı keçir. Bu yerli təmirdən sonra sistem qaydasındadır. DWI və Fiesta təsvirində əvvəlki kimi ağ piksel yoxdur.

Yüksək dərəcəli kabellər zavodda zədələnməlidir. Zədələnmiş kabellər bir-birinə bitişik və çoxlu kiçik dairələr əmələ gətirirdi. DWI skanını işə saldıqda, dairə hər hansı digər taramadan daha çox istiliyə səbəb oldu. Beləliklə, kabellər gündən-günə yandı və DWI taramasına təsir etdi. Əslində, gün keçdikcə təsir daha da şiddətlənir.
